| 閥體材質 | WCB、304不銹鋼、316不銹鋼 |
|---|---|
| 公稱通徑 | DN15~200mm |
| 壓力范圍 | PN1.6MPa、2.5MPa、4.0MPa、6.3MPa、Class150,300 |
| 密封形式 | 聚四氟乙烯PTFE密封(-40~150℃)、對位聚苯PPL密封(-40~300℃) |
| 適用介質 | 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
| 執行機構 | 普通型、防爆型（ExdII BT4、CT6）、智能型(帶現場操作) |
| 行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |
電動超薄球閥是一種轉角90°的旋轉類球閥，是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。該產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
電動執行機構選型
電動超薄球閥配開關型電動執行機構（電壓AC220、AC380、AC110、DC24等）和調節型電動執行機構（控制信號4-20mA電流信號或1-5V或0-10V電壓信號等）。選配防爆型電動執行機構，標配防爆等級ExdII BT4（定做其他防爆等級電動執行機構）。
| 公稱通徑DN（mm） | 15～150 | |||
|---|---|---|---|---|
| 公稱壓力PN（MPa） | 1.6～6.4 | |||
| 公稱壓力Ps（MPa） | 強度試驗 | 2.4～9.6 | ||
| 密封試驗 | 1.76～7.0 | |||
| 材料(代號) | C | P | R | |
| 主要 零件 |
閥體 | WCB | ZG1Cr18Ni9Ti | ZGOCr18Ni12Mo2Ti |
| 球桿 | 2Cr13 | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
| 密封圈 | 聚四氟乙烯、不銹鋼、硬質合金 | |||
| 填料 | 聚四氟乙烯、柔性石墨 | |||
| 適用 工況 |
適用介質 | 水,蒸汽,油品 | 硝酸類 | 醋酸類 |
| 適用溫度 | -28～400℃ | -28～500℃ | ||
| 執行器 | 型 號 | CH/QT等系列電子式電動執行機構 | ||
| 連接形式 | 對夾式、法蘭式，法蘭按JB79-59標準 | |||
| 零件名稱 | 材料名稱 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
| 公稱通徑DN(mm) | DN15-150 | ||||
|---|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 |
| 試驗壓力 | 強度試驗 | 15.0 | 24.0 | 37.5 | 48.0 |
| 密封試驗 | 11.0 | 17.6 | 27.5 | 35.2 | |
| 低壓氣密試驗 | 0.5～0.7 | ||||
| 適用介質 | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) | ||||

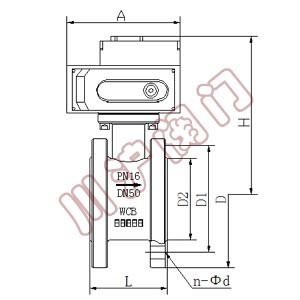

| 公稱通徑DN(mm) | L | D | D1 | D2 | n-Φd | H |
|---|---|---|---|---|---|---|
| 15 | 35 | 95 | 65 | 45 | 4-M12 | 291 |
| 20 | 38 | 105 | 75 | 55 | 4-M12 | 296 |
| 25 | 42 | 115 | 85 | 65 | 4-M12 | 301 |
| 32 | 50 | 135 | 100 | 78 | 4-M16 | 311 |
| 40 | 60 | 145 | 110 | 85 | 4-M16 | 318 |
| 50 | 70 | 160 | 125 | 100 | 4-M16 | 326 |
| 65 | 95 | 180 | 145 | 120 | 4-M16 | 336 |
| 80 | 118 | 195 | 160 | 135 | 8-M16 | 363 |
| 100 | 140 | 215 | 180 | 155 | 8-M16 | 383 |
| 125 | 175 | 245 | 210 | 185 | 8-M16 | 403 |
| 150 | 210 | 280 | 240 | 210 | 8-M16 | 418 |
