三片式內螺紋球閥

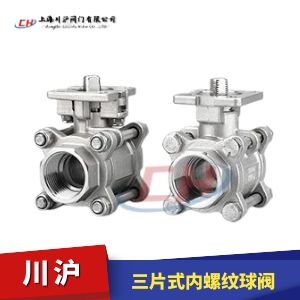

三片式內螺紋球閥圖片
閥體材質 304不銹鋼、316不銹鋼
公稱通徑 DN6~100mm
公稱壓力 1000PSI
密封形式 聚四氟乙烯PTFE密封(-40~+150℃)、對位聚苯PPL密封(-29-+280℃)
適用介質 水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
驅動形式 手柄、蝸輪、電動、氣動、液動等
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

三片式內螺紋球閥 型號：Q11F/Q11PPL

三片式內螺紋球閥用于1000PSI壓力的各種管路上，用于截斷或接通管路中的介質。免支架安裝，可以和電動執行器或氣動執行器進行直接連接，也可以在軸上安裝手柄，實現手動功能。閥芯O型結構適合切斷場合使用，閥芯V型結構適合調節流量大小場合使用。根據不同的介質和介質的溫度，選擇合適的閥座。

執行機構選型
三片式內螺紋球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動三片式內螺紋球閥（開關型和調節型控制信號4-20mA）和氣動三片式內螺紋球閥（開關型和調節型控制信號4-20mA）

三片式內螺紋球閥 零部件參數

No. Parts Name Material No. Parts Name Material
1 閥蓋End cap CF8/CF8M 13 填料壓蓋Packing Gland SS304
2 閥座Seat PTFE/RPTFE 14 手柄Handle SS304
3 球體Bal SS304/SS316 15 螺母Nut SS304
4 密封墊Gasket PTFE 16 定位桿Stop Pin SS304
5 止推墊Stem gasket PTFE 17 鎖塊Handle lock SS304
6 O型圈O-Ring VITON 18 插銷Pin PLASTIC
7 閥體Body CF8/CF8M 19 皮套Handle sleeve PLASTIC
8 填料Packing PTFE 20 防松蓋Thrust washer SS304
9 閥桿Stem SS304 21 防靜電Anti-static device SS304
10 填料壓蓋Packing Gland SS304 22 螺栓Bolt SS304
11 碟簧Butterfly spring SS304 23 彈墊Spring washer SS304
12 螺母Stem Nut SS304 24 螺母Nut SS304

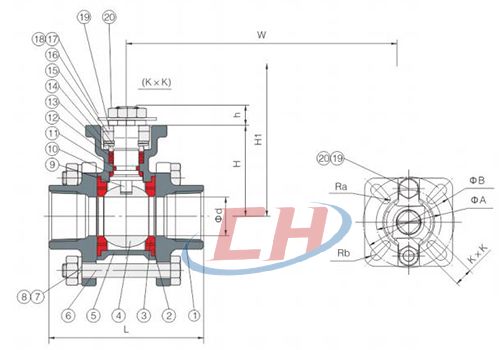

三片式內螺紋球閥 結構圖

三片式內螺紋球閥結構圖

三片式內螺紋球閥 安裝尺寸

SIZE(Inch DN L(OTH) L(DIN) L1 A B C d t E H H1 H2 W ISO 5211
1/4” 12 60 60 70 12.5 18 12 14.3 10 9 58 31 7.5 120 F03/F04
3/8" 12 60 60 70 12.5 18 12 17.6 10 9 58 31 7.5 120 F03/F04
1/2" 15 70 75 70 16 22.5 15 21.8 10 9 67 40 8 120 F03/F04
3/4" 20 75 80 79 20 27 15.5 27.2 13 9 73 44 8 120 F03/F04
1" 25 90 90 87 26 34.5 18 33.9 13 11 88 54.5 10 150 F04/F05
1-1/4" 32 105 110 103 32 43 20 42.7 13 11 95 58.5 10 150 F04/F05
1-1/2" 40 115 120 108 38 49 23 48.8 13 14 107.5 68.5 14 185 F05/F07
2" 50 135 140 129 50 62 25 61.2 18 14 118.5 76.5 14 185 F05/F07
2-1/2" 65 165 185 168 65 76.5 32 74.0 18 17 168 96 16 250 F07/F10
3" 80 185 206 220 80 92 35 90.0 18 17 178 108 16 250 F07/F10
4" 100 225 240 270 100 115.5 36 115.6 20 19 198 128 18 310 F07/F10
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要三片式內螺紋球閥產品詳細樣本。
  • 內螺紋球閥
  • 球閥
    內螺紋球閥（材質不銹鋼、內螺紋連接、高平臺球閥、帶手柄）
  • 超薄球閥
  • 球閥
    超薄球閥（材質不銹鋼、法蘭連接、超薄式球閥、帶手柄）
  • 法蘭球閥
  • 球閥
    法蘭球閥（材質不銹鋼、法蘭連接、國標尺寸、帶手柄）
  • 高壓球閥
  • 球閥
    高壓球閥（材質A105、鍛造、二段式球閥、帶手柄）
  • 三通保溫球閥
  • 球閥
    三通保溫球閥（材質不銹鋼、法蘭連接、保溫型、帶手柄）
  • V型球閥
  • 球閥
    V型球閥（材質碳鋼、法蘭連接、耐磨型、帶安裝支架）
  • 三片式內螺紋球閥
  • 球閥
    三片式內螺紋球閥（材質不銹鋼、三片式、對焊連接、帶手柄）
  • 三片式法蘭球閥
  • 球閥
    三片式法蘭球閥（材質不銹鋼、法蘭連接、三片式、帶手柄）

三片式內螺紋球閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

三片式內螺紋球閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
